Monteringsadaptere til vibrationssensorer
Vi leverer monteringsstuds, adaptere, limbrikker og magneter fra Hansford Sensors til korrekt installation af vibrationssensorer. Velegnet til både håndholdte måleruter og permanente condition monitoring systemer.
Adaptere og monteringsudstyr til vibrationssensorer
Korrekt montering af vibrationssensorer er afgørende for at opnå pålidelige og reproducerbare målinger. Selv den bedste sensor kan give misvisende data, hvis den ikke er monteret korrekt på maskinen.
Hos TME Solutions tilbyder vi et udvalg af monteringsadaptere og tilbehør fra Hansford Sensors, som gør det muligt at installere vibrationssensorer korrekt på både nye og eksisterende installationer. Det gælder både ved portable måleruter med håndholdte analysatorer og ved permanent installerede sensorer til online overvågning.
Sensorer bør monteres på en plan, ren og umalet overflade, så vibrationerne kan overføres korrekt til sensoren og give præcise måleresultater.
Montering til håndholdte måleruter
Ved periodiske vibrationsmålinger anvendes ofte en håndholdt vibrationsanalysator, hvor sensoren flyttes fra maskine til maskine.
Her anvendes typisk fleksible monteringsløsninger som:
- magnetadaptere
- limbrikker
- quick-fit studs
Disse løsninger gør det muligt hurtigt at placere sensoren på maskinen uden at bore i udstyret.
Fordele ved denne metode:
- hurtig installation
- fleksible målinger på mange maskiner
- ingen permanente ændringer på maskinen
Dog er koblingen mellem sensor og maskine ikke helt så stiv som ved fast montering, hvilket kan begrænse måling af meget høje frekvenser.
Montering til permanente sensorer
Ved permanent installerede vibrationssensorer anvendes normalt en mere robust monteringsmetode.
Her monteres sensoren typisk med:
- gevind direkte i maskinen
- monteringsstuds
- gevindadaptere
Denne metode giver den bedste mekaniske forbindelse mellem sensor og maskine, hvilket sikrer:
- bedre frekvensrespons
- mere stabile målinger
- højere datakvalitet
Derfor anbefales direkte montage med gevind til online condition monitoring systemer og permanente installationer.
Boring eller limning af sensor?
Der findes flere metoder til at etablere et målepunkt.
Boring og gevind
Den mest præcise metode er at bore og gevindskære et hul i maskinen, hvor sensoren eller en monteringsstud skrues fast.
Fordele:
- bedst mulig signaloverførsel
- høj målenøjagtighed
- stabil installation
Denne metode anvendes typisk til permanente sensorer og kritiske maskiner.
Limbrikker
Hvis man ikke ønsker at bore i maskinen, kan man i stedet anvende limbrikker, som limes fast på maskinens overflade.
Sensoren kan derefter skrues fast i brikken.
Fordele:
- ingen boring i maskinen
- hurtig installation
- velegnet til midlertidige målinger
Limlaget kan dog reducere stivheden i monteringen, hvilket kan påvirke målinger ved høje frekvenser.

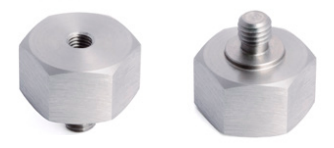

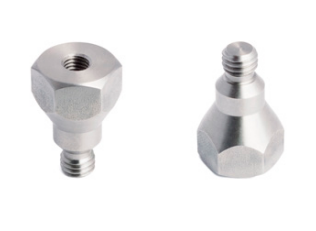

Adaptere til forskellige sensortyper
Vibrationssensorer leveres med forskellige gevindtyper, og derfor findes der adaptere som gør det muligt at:
- tilpasse forskellige gevinddimensioner
- montere sensorer på eksisterende målepunkter
- skabe fleksible installationsløsninger
Dette gør det muligt at genbruge eksisterende målepunkter og gøre installationen mere fleksibel.
Professionel installation af vibrationssensorer
Den rigtige montering af vibrationssensorer har stor betydning for kvaliteten af målingerne. Derfor rådgiver TME Solutions også om:
- korrekt placering af sensorer
- etablering af permanente målepunkter
- installation af condition monitoring systemer
- optimering af vibrationsmålinger på maskiner
Korrekt installation sikrer mere præcise målinger, bedre fejldiagnosticering og mere pålidelig maskinovervågning.
