Vibrationsmåling

Vibrationsmåling er en vigtig faktor når vi taler tilstandsbaseret vedligehold

Hvad er vibrationer?

Vi bevæger os til daglig miljøer med vibrationer som kan være i form af musik, maskinvibrationer eller støj fra maskiner. Disse vibrationer kan kan bevæge sig i både luft og materialer. Vi mennesker kan høre bøgler med frekvenser fra 20-20kHz. Ud over at høre og mærke vibrationer, så kan vi også måle dem ved hjælp af specielle sensore og dataopsamlere til at bearbejde data fra sensorene.

Alle roterende maskiner som foreksempel motorer, generatorset, pumper og kompressorer vibrerer under drift, og vi kan ved hjælp af foreksempel et accelerometer og en dataopsamler analysere vibrationerne som kan give en tidlig advarsel om en lang række fejl som blandt andet: Lejefejl, fejl opretning, ubalance, løse fundamenter og komponenter og meget mere. Efterhånden som tilstanden for maskinen ændre sig, da ændre vibrationerne sig også!

Det er kræfterne indeni maskinerne som forsager vibrationerne, kræfterne er et resultat af rotations- og friktionskræfter. Vibrationerne afsættes i lejerne og den faktiske respons kan måles på lejehuset.

Hvordan måler vi vibrationer?

Accelerometer

Er i skrivende stund den mest brugte sensor til vibrationsmåling et accelerometer. Fra accelerometeret sendes det analoge signal til dataopsamleren, som omsætter det analoge signal til et digitalt signal som vi kan analyserer på og arbejde med. Accelerometre kan konfigureres efter ønske med forskellige parametre som man kan ændre på som blandt andet; Følsomhed, størrelse, sammenkobling, 1 akse eller 3 akser osv.

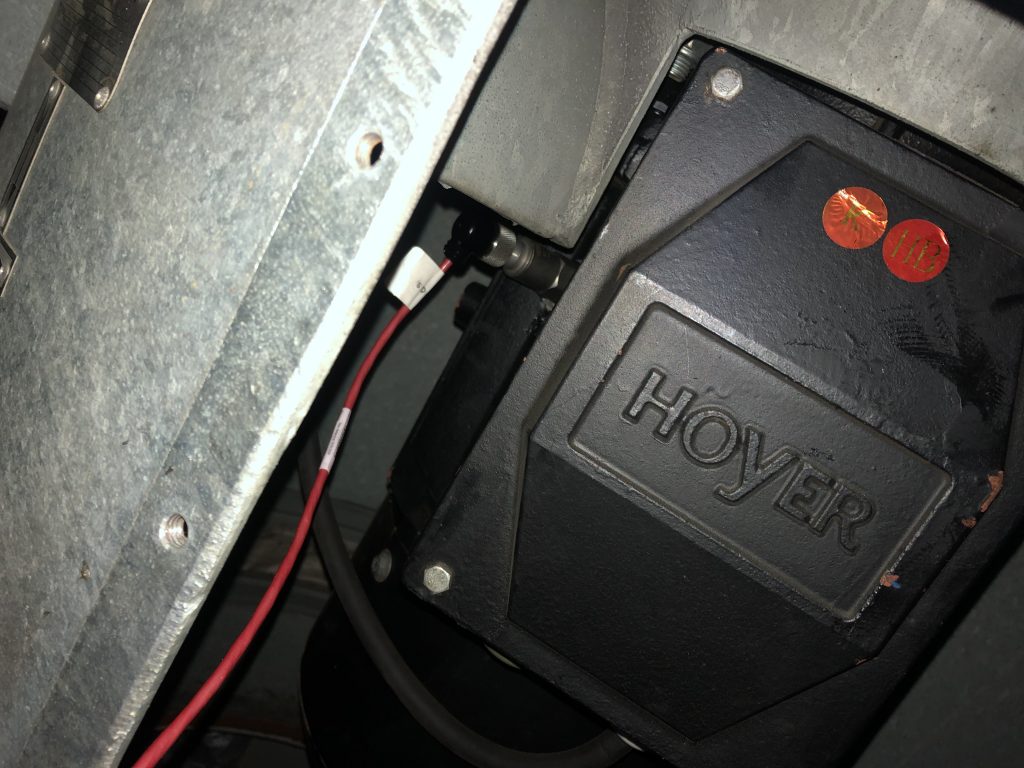

Vi har agentur på salg af specialbyggede accelerometre fra CTC som betyder at vi kan skræddersy sensorer helt specifikt til forskellige opgaver. Et accelerometer monteres som regel på maskinen ved hjælp af en magnet, eller skrues på.

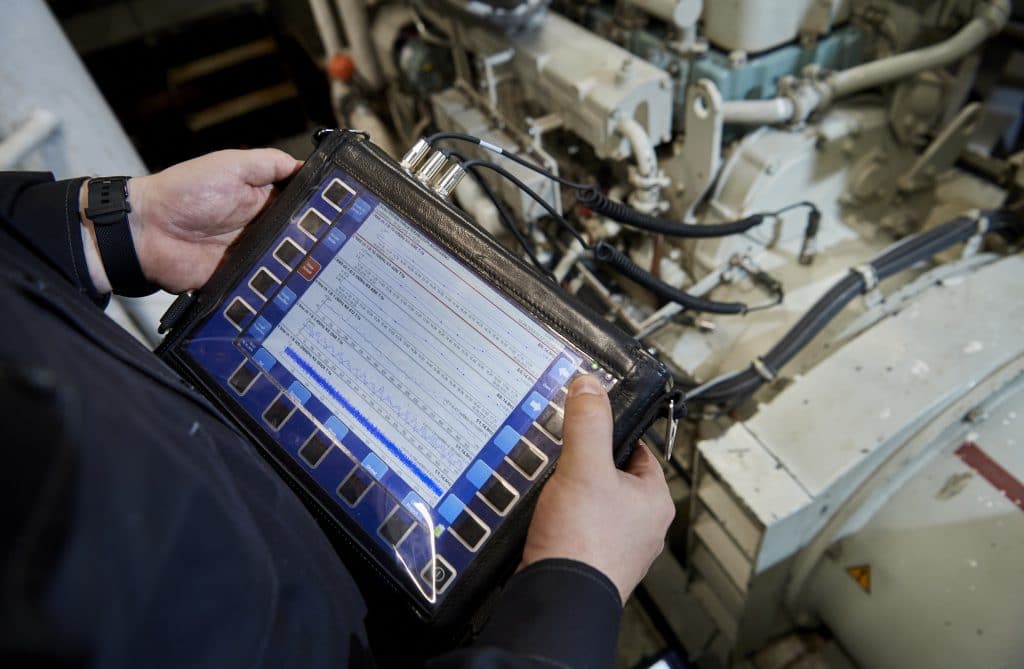

Vores dataopsamlere har en til opgave at omsætte signalet fra accelerometeret til noget brugbart digital data. Ved hjælp af integration kan vi omregne acceleration i enheden g, til hastighed målt i mm/s. Vi har på dataopsamleren og i vores software mulighed for at se:

  • Tidssignaler
  • Spectrum
  • DEMOD-spectrum
  • RMS værdier

OG meget mere…. Du kan læse mere om de forskellige målinger og settings under produkter.

Accelerometer og tilbehør

Fordele ved vibrationsmåling

Vibrationsmåling giver indsigt i maskinens tilstand og driftforhold og må siges ubetinget, at være den bedste metode til at forudsige udstyrets tilstand, fordi:

  • Du får et her og nu billede af udstyret, samt hvilke maskindele der skal skiftes og bestilles hjem før havariet opstår
  • Øget tilgængelighed og mindsket nedetid, da driftstop kan planlægges
  • Længere tid mellem driftstop
  • Nedsat risiko for havari

Vibrationsmåling kan benyttes på forskellige maskiner som blandt andet:

  • Blæser og ventilatorer
  • Gear
  • Lejer
  • Motorer
  • Generatorer
  • Pumper
  • Kompressorer
